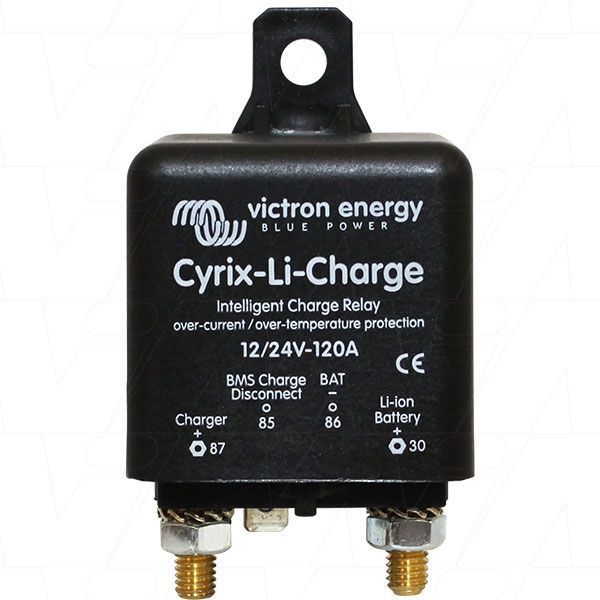

ინტელექტუალური შემაერთებელი Victron Cyrix-Li-Charge 12/24V-120A (CYR010120430) — წარმოადგენს ჭკვიან საკომუტაციო რელეს, რომელიც სპეციალურად შექმნილია ინტელექტუალური ლითიუმ-რკინა-ფოსფატის აკუმულატორების (სერია LiFePO₄ Smart) უსაფრთხო დატენვისთვის VE.Bus BMS მმართველი მოდულის კონტროლის ქვეშ. მისი მთავარი ამოცანაა — გახსნას ბატარეებისთვის ენერგიაზე წვდომა მკაცრად იმ მომენტებში, როდესაც უჯრედების ფიზიკური მდგომარეობა დატენვის მიღების საშუალებას იძლევა.
ეს ტექნოლოგიური გადაწყვეტა ბრწყინვალედ უმკლავდება როგორც ერთეული ბატარეების, ასევე პარალელური აკუმულატორების შეკრებების დატენვას 12 V და 24 V ქსელების ფარგლებში. კონტაქტების ჩაკეტვისა და გახსნის ბრძანებები პირდაპირ მოდის VE.Bus BMS-დან (ციფრული არხი Charge Disconnect), რაც სრულად აავტომატიზირებს კვების პროცესს.
Cyrix-Li-Charge ძირითადი ფუნქციონალი:
- დატენვის ჭკვიანი მიწოდება — წრედი იკეტება მხოლოდ ბატარეის იდეალური მაჩვენებლების და BMS-დან "მწვანე შუქის" არსებობისას
- მყისიერი დამცავი გათიშვა — ჭარბი ძაბვის, უჯრედების გადახურების ან მათი კრიტიკული გადაცივების უმცირესი ნიშნებისას
- სტარტის დაყოვნების ტაიმერი — 3-წამიანი პაუზა წყვეტს შემთხვევით პულსაციებსა და ქსელურ ხელშეშლებს
- წყაროს ავტომატური მონიტორინგი — რელე პერიოდულად წყვეტს წრედს გენერატორიდან ან დამტენიდან დენის ფაქტობრივი შემოსვლის შესაფასებლად
საექსპლუატაციო პარამეტრები:
- მხარდაჭერილი ქსელის ძაბვა: 12 V ან 24 V (ინტელექტუალური ავტო-ამოცნობა)
- დასაშვები მუდმივი დენი: 120 A
- მართვის ლოგიკა: გარე სიგნალი ციფრული არხით Charge Disconnect VE.Bus BMS-დან
- საკუთარი ენერგიის ხარჯი გახსნილ რეჟიმში: < 4 მA
- მტვერ- და ტენისგან დაცვის კლასი: IP54
- გაბარიტული ზომები (ს×გ×ს): 46 × 46 × 80 მმ
- მოწყობილობის წონა: 0,11 კგ
მუშაობის მექანიკა:
- Cyrix ხსნის დენის მიწოდებას ბატარეაზე სამი პირობის დაცვით:
- მმართველი პინი Charge Disconnect აქტიურია (მიეწოდება მაღალი სიგნალი BMS-დან)
- დამტენი წყაროს შემომავალ ტერმინალებზე არის მინიმუმ 13,0 V (ან 26,0 V 24-ვოლტიანი შეკრებებისთვის)
- უშუალოდ აკუმულატორის ტერმინალებზე ნარჩუნდება ნარჩენი ძაბვა 2 V-დან
- ნებისმიერი მცურავი სიგნალი (floating) BMS-დან — მაგალითად, გათბობის გამო — მომენტალურად წყვეტს წრედს
- კვების წყაროს მუშაობის კონტროლისთვის Cyrix ტესტავს დატენვის არსებობას 1 საათის შემდეგ და აღადგენს კავშირს მისი არსებობისას
გამოყენების პოპულარული ვარიანტები:
- Victron LiFePO₄ აკუმულატორის ან მათი ჯგუფის ეფექტური დატენვა
- ალტერნატიული წყაროებიდან, დიზელ-გენერატორებიდან, სტაციონარული ქსელიდან და ინვერტორებიდან კვების მართვის ერთიანი სისტემის აგება
- სრული სინქრონიზაცია VE.Bus BMS, Cerbo GX და Smart Lithium Battery ხაზებთან
Cyrix-Li-Charge-ის მთავარი უპირატესობები:
-
ზე-საიმედო ექსპლუატაცია მძლავრ ენერგოსისტემებში დატენვის მაღალი დენებით
-
უწყვეტი და გამჭვირვალე ინტეგრაცია VE.Bus BMS ეკოსისტემასთან მაქსიმალური უსაფრთხოებისთვის
-
აკუმულატორის მდგომარეობის სრულად ავტონომიური კონტროლი, რომელიც გამორიცხავს ადამიანურ ფაქტორს
