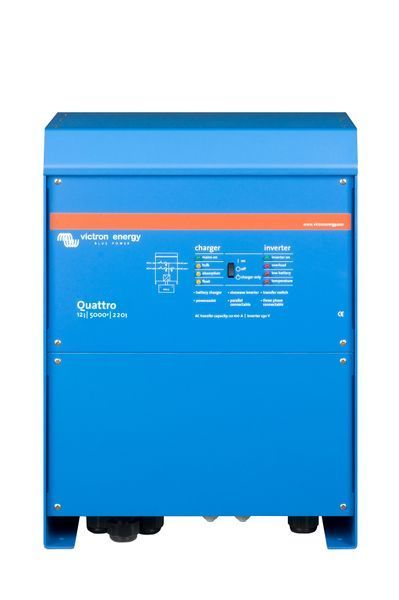

Инвертор гибридный Quattro 12/5000/220-100/100 — это настоящий флагман среди гибридных инверторов Victron Energy с рабочим напряжением 12 В. Рассчитанный на профессиональное и промышленное применение, он способен обеспечивать до 5 000 ВА мощности со встроенным зарядным устройством 220 А, двумя независимыми AC-входами и полной поддержкой автономных, гибридных и сетевых систем хранения энергии (ESS).
Данное устройство является ключевым компонентом в проектах, где критически важно бесперебойное питание, масштабируемость и безопасность работы с аккумуляторными батареями большого емкостного диапазона, включая современные литиевые элементы (LiFePO₄).
Часто применяются трехфазные конфигурации из трех инверторов для построения сетей 400 В мощностью 15 кВА, или параллельные системы (до 4 комплектов по 3 устройства) для масштабирования общей мощности трехфазной системы до экстремальных 60 кВА / 48 кВт.
Ключевые преимущества инвертора Quattro 12/5000/220-100/100
- Мощность 5 000 ВА / 4 000 Вт, пиковая — до 10 000 Вт.
- Два независимых AC-входа со встроенным интеллектуальным АВР — автоматическое переключение между сетью и генератором (или двумя генераторами).
- Каждый AC-вход поддерживает технологии PowerControl и PowerAssist — идеально при работе с источником переменного тока меньшей мощности, позволяя инвертору временно компенсировать недостаток мощности за счет энергии из АКБ.
- Два AC-выхода – основной выход AC-1 гарантирует бесперебойное питание (время переключения менее 20 мс). Второй выход (AC-2) активен только при наличии внешней сети или генератора, что защищает аккумулятор от разряда второстепенными потребителями (например, бойлером).
- Мощность транзита 100 А или 22 кВт – максимальный сквозной ток составляет 100 А на каждый вход, что позволяет пропускать высокую мощность от сети и не беспокоиться о перегрузке транзитных линий инвертора.
- Высокий КПД до 94%, стабильная работа при значительной нагрузке.
- Настоящая чистая синусоида — безупречное питание любой чувствительной техники.
- Зарядное устройство 220 А — поддерживает работу с 12 В аккумуляторными батареями. Диапазон входного напряжения инвертора составляет 9,5–17 В, что делает его идеально совместимым со сборками LiFePO₄ (4S).
- Поддержка LiFePO₄ АКБ с обменом данными по VE.Bus или через GX-устройства — безопасная, надежная и долговечная интеграция.
- Промышленный алюминиевый корпус с классом защиты IP20, предназначенный для работы в широком температурном диапазоне от –20 до +60°C.
- Масштабирование до 48 кВт / 60 кВА — до 12 устройств в единой трехфазной системе.
Технологические особенности
Два AC-входа с интегрированным автоматическим переключателем (АВР)
- Quattro может подключаться одновременно к двум независимым источникам переменного тока: например, общественная сеть + генератор или два разных генератора.
- Устройство автоматически переключается на активный источник питания согласно установленному приоритету.
- Переключение происходит менее чем за 20 миллисекунд, благодаря чему компьютеры и другое ИТ-оборудование продолжают работу без сбоев (функция UPS).
- Каждый вход позволяет установить индивидуальный лимит тока (PowerControl) для предотвращения перегрузки слабого генератора или береговой линии.
Идеален для солнечных систем
- Солнечная энергия — естественная среда для Quattro. Он отлично интегрируется в:
- Автономные системы (off-grid)
- Гибридные и сетевые системы (ESS) с контроллерами MPPT или сетевыми инверторами
- Режимы оптимизации самопотребления от солнца в реальном времени
- Благодаря интерфейсу VE.Bus система легко настраивается через GX-контроллеры (Cerbo GX / Ekrano GX) или программу VE.Configure, адаптируясь к любым задачам.
Профессиональная ESS-логика
Поддерживает:
- максимальное самопотребление энергии от фотоэлектрических панелей (PV);
- надежный резерв на случай аварийных отключений сети;
- гибкие сценарии накопления (заряд ночью по выгодному тарифу – разряд днем);
- настройку сложных алгоритмов с помощью Victron Assistants или удаленно через VRM.
Поддержка LiFePO₄ – обмен данными
Quattro 12/5000/220-100/100 разработан с учетом полной совместимости с литиевыми батареями (LiFePO₄). Интеграция с внешними системами управления BMS и GX-контроллерами обеспечивает:
- Интеллектуальное управление зарядными профилями (напряжение абсорбции, плавающий заряд, режим хранения).
- Комплексную защиту аккумуляторного блока от перегрева, перезаряда, перенапряжения или глубокого разряда.
- Точное отслеживание состояния заряда (SOC) и температурного режима системы.
- Максимальную безопасность и существенное продление ресурса литиевых ячеек.
Сценарии использования
- Промышленные и коммерческие объекты – обеспечение непрерывности технологических процессов.
- Бизнес-центры, медицинские учреждения – резерв критически важных зон и оборудования.
- Автономные и гибридные солнечные электростанции большой мощности.
- Транспортные средства (кемперы, автодома, спецтехника) и морские суда (яхты, катера), где используется бортовая сеть 12 В.
- Телекоммуникационные узлы, серверные и дата-центры – бесперебойное питание инфраструктуры связи.
Имеет стандарт электромагнитной совместимости ECE R10-4 для транспорта
Модели инверторов Victron Quattro на 12 В и 24 В сертифицированы по стандарту ECE R10-4. Это строгий стандарт электромагнитной совместимости (EMC), применяемый к электронному оборудованию, которое устанавливается на транспортные средства.
Что означает сертификат ECE R10-4 для инверторов Victron Energy?
Низкий уровень электромагнитного излучения
- Инверторы не создают радиочастотных помех, способных нарушить работу штатной автомобильной или судовой электроники, радиосвязи, навигаторов GPS, автопилотов или мобильных сетей.
Высокая стойкость к внешним электромагнитным помехам
- Оборудование стабильно работает в жестких условиях бортовых сетей (грузовики, автобусы, спецтехника, яхты), которые характеризуются внезапными изменениями напряжения, пульсациями и сильными наводками.
Безопасная интеграция в транспортные системы
- Соответствие требованиям Европейской экономической комиссии ООН (ECE) гарантирует, что инвертор может быть легально интегрирован в транспортное средство без риска негативного влияния на критически важные системы безопасности автомобиля (такие как ABS, ESP и др.).
Интерфейсы связи и настройки
- VE.Bus – основной порт для параллельного или трехфазного соединения инверторов, подключения систем мониторинга GX и удаленной конфигурации.
- USB/RS232 (через интерфейс MK3-USB) – для настройки параметров системы с компьютера с помощью программного обеспечения VE.Configure или приложения VictronConnect.
- VE.Bus Smart Dongle – опциональный модуль для беспроводного мониторинга основных показателей (напряжение, температура, статус) по Bluetooth прямо на смартфоне.
- Контроллеры GX (Cerbo GX / Ekrano GX) – расширяют функционал инвертора благодаря портам VE.Can, VE.Direct, Ethernet, Wi-Fi и USB. Они объединяют все модули системы (MPPT-контроллеры, шунты, батареи с BMS) и позволяют удаленно контролировать, управлять и настраивать систему через бесплатный облачный портал VRM из любой точки мира.
