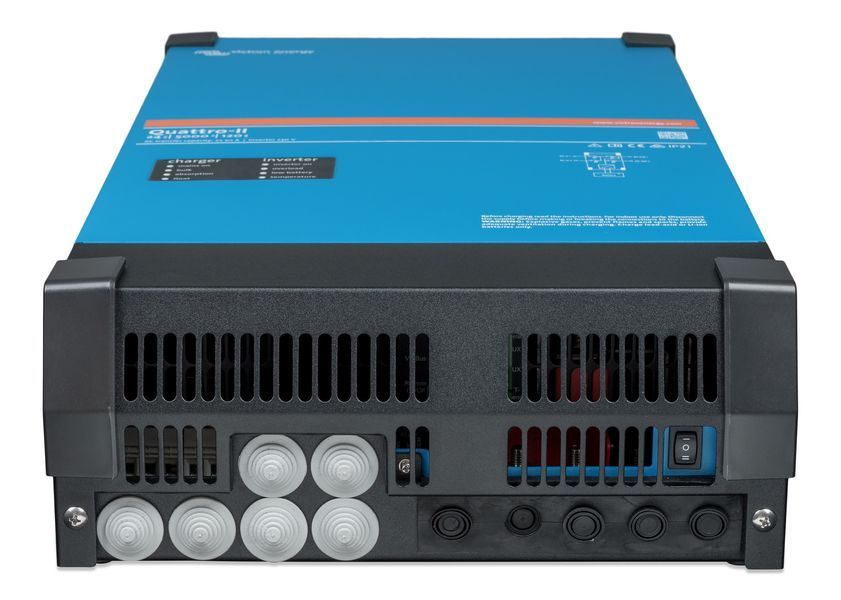

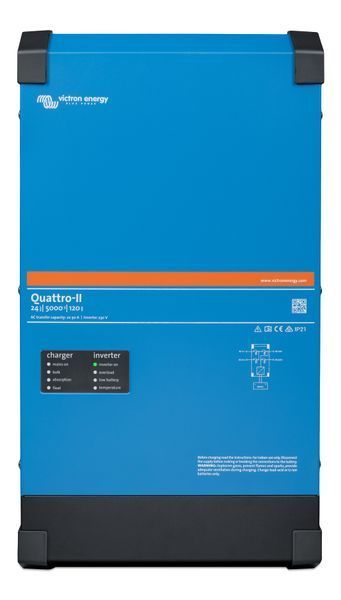

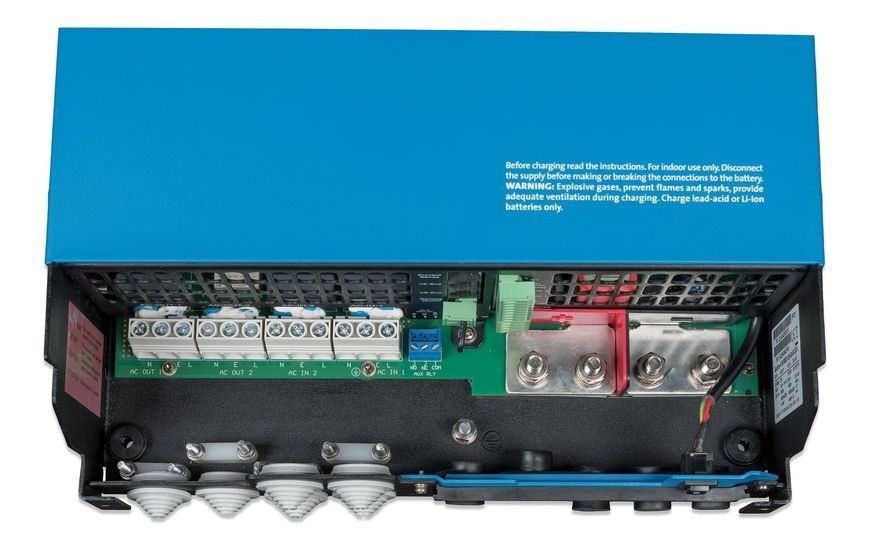

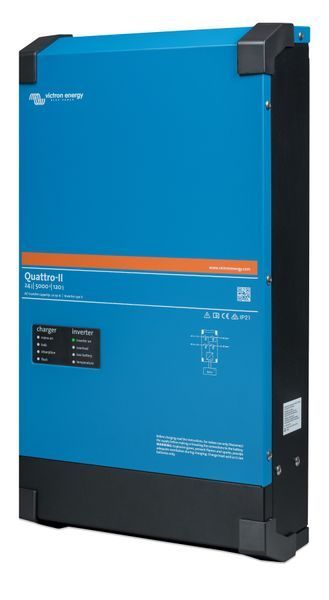

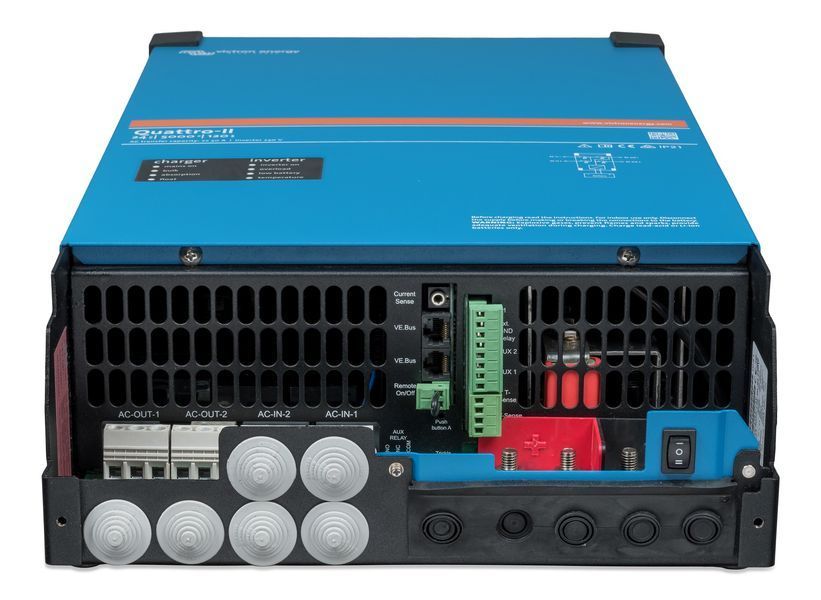

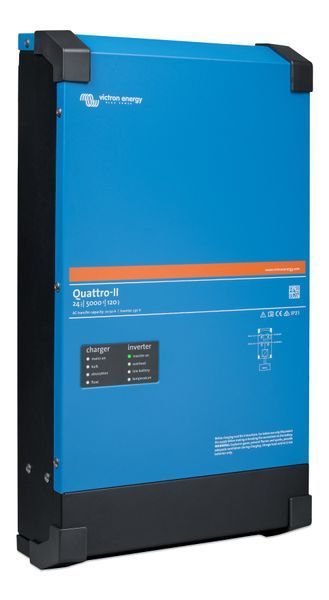

ჰიბრიდული ინვერტორი დამტენი მოწყობილობით Victron Quattro-II 24/5000/120-50/50 24/230В 5კვა/4კვტ 24В 120А - QUA242505010

ფლაგმანური ჰიბრიდული ინვერტორი Quattro-II 48/5000/70-50/50 — ეს არის ზესაიმედო, მაღალინტელექტუალური და წარმოუდგენლად მძლავრი ინვერტორულ-დამტენი მოწყობილობა. მის განმასხვავებელ მახასიათებელს წარმოადგენს ცვლადი დენის ორი დამოუკიდებელი აპარატული შესასვლელის (AC-შესასვლელის) არსებობა. კონსტრუქციულად ინვერტორი აერთიანებს თავის თავში სუფთა სინუსოიდის მქონე ძაბვის გარდამქმნელს სიმძლავრით 5000 VA (4000 W), მწარმოებლურ ინტელექტუალურ დამტენ მოწყობილობას 48 V დენით 70 A-მდე, აგრეთვე ავტომატური სარეზერვო ჩართვის ჩაშენებულ სისტემას. ინვერტორს გააჩნია ენერგიის ბალანსირების ტექნოლოგიების PowerAssist და PowerControl ღრმა პროგრამული მხარდაჭერა, და იდეალურად ინტეგრირდება სისტემების ESS (Energy Storage System) შემადგენლობაში.

Quattro-II შექმნილია კრიტიკულად მნიშვნელოვანი ობიექტების უწყვეტი ენერგომომარაგებისთვის: დიდი საგარეუბნო რეზიდენციებიდან დაწყებული ავტონომიური ენერგოკუნძულებითა და მიკროქსელებით დამთავრებული. ის ბრწყინვალედ უმკლავდება ავტომატური სარეზერვო ელექტროკვების ამოცანებს, მხარს უჭერს ჩქაროსნულ ციფრულ მონაცემთა გაცვლას თანამედროვე ლითიუმის ბატარეებთან და წარმოადგენს იდეალურ ბირთვს ნებისმიერი დონის სირთულის ჰიბრიდული მზის კომპლექსების ასაგებად.

ინვერტორ Quattro-II-ის საკვანძო უპირატესობები

1. მაღალი სიმძლავრე: ნომინალური მაჩვენებელი — 5000 VA / 4000 W, შთამბეჭდავი პიკური გადატვირთვის უნარი — 9 000 W (იდეალურია კომპრესორებისა და ტუმბოების გასაშვებად).
2. ცვლადი დენის ორი დამოუკიდებელი პორტი (შესასვლელები AC-in-1, AC-in-2) — ინტეგრირებული ინტელექტუალური ავრ-ის არსებობა იძლევა ზედმეტი დანახარჯების გარეშე კვების კომუტირების საშუალებას გარე ქალაქის ქსელიდან და მძლავრი დიზელ-გენერატორიდან.
3. თითოეული შესასვლელისთვის PowerControl ლიმიტების და PowerAssist ალგორითმების ინდივიდუალური მომართვები — შეუცვლელი ფუნქცია ნაკლები სიმძლავრის გენერატორთან ერთად მუშაობისას ან შეყვანის სხვადასხვა ლიმიტების მქონე ორ დამოუკიდებელ ქალაქის ქსელთან მიერთებისას.
4. ორი განცალკევებული კვების გამოსასვლელი AC-out-1 და AC-out-2 – იძლევა კრიტიკულად მნიშვნელოვანი მომხმარებლების (გარანტირებული კვება) და მეორეხარისხოვანი აღჭურვილობის (გათბობა, კონდიცირება) მიერთების აპარატულ დონეზე გაყოფის საშუალებას. მეორე გამოსასვლელის მუშაობის ლოგიკა მარტივად იმართება ნებისმიერ მოთხოვნებზე.
5. ინვერტორის მაღალი სატრანზიტო გამტარუნარიანობა — 11 kW (ქსელიდან) – გაძლევთ მძლავრი საყოფაცხოვრებო მომხმარებლების დიდი ჩამონათვალის ერთდროულად თამამად გამოყენების საშუალებას, სრულებით არ შეგეშინდებათ რა ინვერტორის ძალოვანი კომპონენტების გადატვირთვისა.
6. უნაკლოდ სუფთა სინუსოიდის გენერაცია — ეს არის აბსოლუტურად ნებისმიერი, ყველაზე მგრძნობიარე აღჭურვილობისა და ავტომატიკის დღეგრძელი და 100% სტაბილური მუშაობის საწინდარი.
7. გარდაქმნის მქკ აღწევს 96%-ს, ამასთან ხელსაწყო გამოირჩევა ენერგომოხმარების უკიდურესად დაბალი დონით ლოდინის რეჟიმში.
8. ზემძლავრი, მართვადი დამტენი მოწყობილობა 48 V / 70 A, რომლის ალგორითმიც ავტომატურად ადაპტირდება ბატარეის ბანკის ტემპერატურული გადამწოდების ჩვენებებზე.
9. იდეალური ციფრული თავსებადობა LiFePO₄-დამგროვებლებთან პორტების VE.Bus/VE.Can გავლით. მოწყობილობა უნაკლოდ მუშაობს Pylontech, Sacred Sun, Sunlight, BYD და ბაზრის ბევრ სხვა ლიდერის აკუმულატორებთან ერთად.
10. ფართო ტემპერატურული დაშვება –20…+60°C. კლასის IP20 დარტყმაგამძლე კორპუსი და ჰაერის მაღალი ტენიანობის (95%-მდე) მიმართ მდგრადობის პლატო იძლევა ხელსაწყოს ქუჩის კლიმატურ კარადებში, ცივ გარაჟებსა და სამდინარო/საზღვაო ტრანსპორტზე ინსტალირების საშუალებას.
11. სამრეწველო მასშტაბირება: მხარდაჭერილია ინვერტორების პარალელური შეერთება სიმძლავრის გასაზრდელად და სრულფასოვანი სამფაზიანი კონფიგურაციების აგება (6-მდე მოწყობილობის კლასტერიზაცია).

ტექნოლოგიური მახასიათებლები და ინოვაციები

ორი AC-შესასვლელი – ჩაშენებული ავტომატური გადამრთველი (ავრ)

• Quattro-II სრულად ავტომატურად და ინჟინრის მიერ მითითებული პრიორიტეტების შესაბამისად რთავს კვებას აქტიურ წყაროებს შორის (მაგალითად, ენერგოკომპანიის ქსელსა და გენერატორს შორის), უზრუნველყოფს რა:
• ტექნიკისთვის შეუმჩნეველ ზეწრაფ გადართვას კვების დაკარგვის გარეშე (4-დან 20 მწ-მდე)
• თითოეული AC-შესასვლელისთვის მოხმარებისა და მოკვეთის ცალკეული პარამეტრების მითითების შესაძლებლობას
• მძიმე დატვირთვების კვების ჭკვიან, ინტელექტუალურ მართვას ალგორითმების PowerControl და PowerAssist გამოყენებით

PowerControl & PowerAssist – იდეალური ბალანსის ტექნოლოგიები

• ალგორითმი PowerControl: აპარატულად ლიმიტირებს სიმძლავრის ართმევას გენერატორიდან ან სუსტი ელექტროგადამცემი ხაზიდან, თავიდან იცილებს რა შემყვანი ავტომატების ამოვარდნას.
• ალგორითმი PowerAssist: მყისიერად და შეფერხებების გარეშე ამატებს ქსელში დანაკლის ენერგიას პირდაპირ ბატარეების მასივიდან ხანმოკლე გამშვები გადატვირთვების საკომპენსაციოდ.

უნაკლო ინტეგრაცია მზის გენერაციის სისტემებში

• მოწყობილობა აპარატულად უჭერს მხარს ერთობლივ მუშაობას მესამე მწარმოებლების წინწაწეულ MPPT-კონტროლერებთან Victron და ქსელურ PV-ინვერტორებთან.
• გარანტირებულია 100% თავსებადობა მოწინავე გადაწყვეტილებებთან ESS Victron Energy-სგან.
• რთული სცენარების დაპროგრამების შესაძლებლობა: “დატენვა ღამის ტარიფით – განმუხტვა პიკურ საათებში”, მზის გენერაციის მაქსიმალური თვითმოხმარების მომართვა ან ბატარეების 100% რეზერვის სტატუსში შენარჩუნება.

ციფრული ინტეგრაცია ჭკვიან LiFePO₄ ბატარეებთან – უსაფრთხოება და ეფექტურობა

• ტელემეტრიის გაცვლა აკუმულატორის BMS-პროცესორთან ინტერფეისების VE.Bus ან ჩქაროსნული სალტე VE.Can გავლით.
• დატენვის დენებისა და დატენვის პროფილის აბსოლუტურად ავტომატური, დინამიური ადაპტაცია.
• უჯრედების სრული აპარატული დაცვა ზედმეტი დატენვის, ძაბვის კრიტიკული ვარდნისა და საშიში გადახურების რისკისგან.
• ენერგიის ძვირადღირებული ლითიუმის ბანკების სასიცოცხლო ციკლის (რესურსის) არსებითი გახანგრძლივება.

Victron ESS – ენერგოსისტემის ინტელექტუალური სამეთაურო ცენტრი

1. თვითმოხმარების დონის მაქსიმიზაცია მზის პანელებიდან ენერგიის ართმევის უაპელაციო პრიორიტეტით.
2. სარეზერვო კვების წყაროს (უწყ. კვების წყარო) რეჟიმში მყისიერი გადასვლა გარე ქსელში ნებისმიერი არასტანდარტული სიტუაციებისას.
3. ჭკვიანი სატარიფო განრიგების დაპროგრამება (იაფი ღამის დატენვა / დღის განმუხტვა მაქსიმალური ეკონომიისთვის).
4. ტოტალური ონლაინ-მონიტორინგი, დისტანციური კონფიგურირება და ენერგონაკადების ანალიტიკა დაცული ღრუბლოვანი პორტალის VRM გავლით.
5. უნიკალური პროგრამული სკრიპტების (Assistants) დაწერის შესაძლებლობა არასტანდარტული კომერციული და მძლავრი საყოფაცხოვრებო ენერგოსისტემებისთვის.

გამოყენების პოპულარული სცენარები

1. კერძო კოტეჯები და საგარეუბნო სახლები მძლავრი მზის ელექტროსადგურებით — სრული ავტონომიისა და ენერგოდამოუკიდებლობის ორგანიზება.
2. მცირე ბიზნეს-ობიექტები, ტმოსახურების სადგურები, აფთიაქები, სერვერული ოთახები — საკასო და IT-აღჭურვილობის მუშაობის 100% სტაბილურობა მარაოსებრი გათიშვებისას.
3. ოკეანური და სამდინარო ტრანსპორტი, ქარავნები (ფურგონები), სპეცტექნიკა — გადართვის ინტელექტუალური მართვა საბორტო გენერატორს, სანაპირო კვებასა და ბატარეებს შორის.
4. კომპაქტური, მაგრამ ზესაიმედო გადაწყვეტილებები ESS — ენერგოსისტემების აგება მოდელური ხაზის Quattro ფლაგმანის სრული ფუნქციონალით.
5. მრავალდონიანი ჰიბრიდული მზის ელექტროსადგურები — ინვერტორის, PV-მასივების, ლითიუმის ბატარეებისა და ღრუბლოვანი VRM-პორტალის სინქრონული და აბსოლუტურად უსაფრთხო მუშაობა.

კავშირისა და სისტემური ინტეგრაციის ინტერფეისები

• VE.Bus – სამრეწველო, უტყუარი სტანდარტი მძლავრი პარალელური ანაწყობების შესაქმნელად, სამფაზიანი ქსელების ფორმირებისთვის, ოჯახის GX კონტროლერებთან მისაღერთებლად და აღჭურვილობის ღრმა მომართვისთვის.
• USB/RS232 (ადაპტერის MK3-USB გამოყენებისას) – სპეციალიზებული სერვისული ინტერფეისი ინჟინრების მიერ ინვერტორის პარამეტრების ნატიფი კონფიგურაციისთვის პუ-ს VE.Configure / VictronConnect გავლით.
• VE.Bus Smart Dongle – კომპაქტური გარე მოდული, რომელიც იძლევა სისტემის მონიტორინგისა და მართვის საშუალებას სმარტფონიდან Bluetooth-შეერთების გავლით.
• მართვის სისტემური კონტროლერი GX – სპეციალიზებული მოწყობილობა (სისტემის გარე ტვინი), რომელიც მრავალჯერადად აფართოებს ინვერტორის საკომუნიკაციო შესაძლებლობებს პორტების VE.Can, VE.Direct, Ethernet, Bluetooth, WiFi და USB ნაკრების დანერგვის წყალობით. GX-მოწყობილობების გამოყენება იძლევა ენერგოსისტემის გლობალურ ქსელ ინტერნეტთან და მძლავრ ღრუბლოვან სერვისთან VRM მიერთების საშუალებას. GX-კონტროლერი აპარატულად აერთიანებს ერთად სისტემის ყველა დაქსაქსულ მოდულს: ინვერტორს, დატენვის MPPT-კონტროლერებს, საზომ შუნტებს, და რა თქმა უნდა ინტელექტუალურ აკუმულატორულ LiFePO4 ბატარეებს. მთელი ეს ინფრასტრუქტურა წარმოუდგენლად მოსახერხებლად იმართება, კონტროლდება და მონიტორინგდება პირდაპირ თქვენი სმარტფონის ეკრანიდან მსოფლიოს ნებისმიერი წერტილიდან, სადაც არის გასასვლელი ინტერნეტში.
