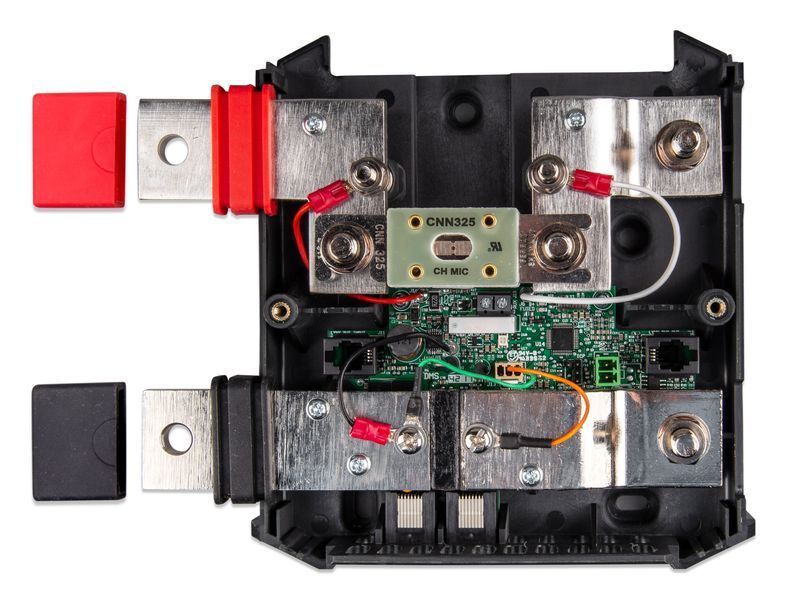

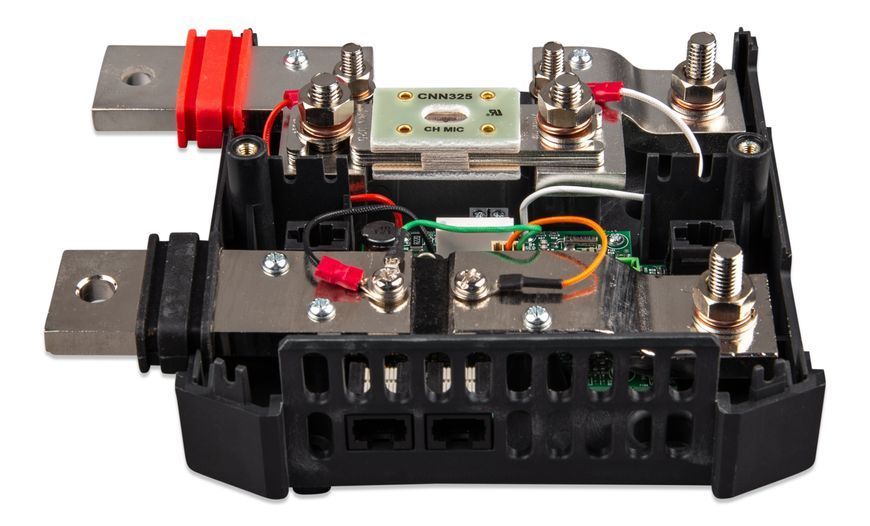

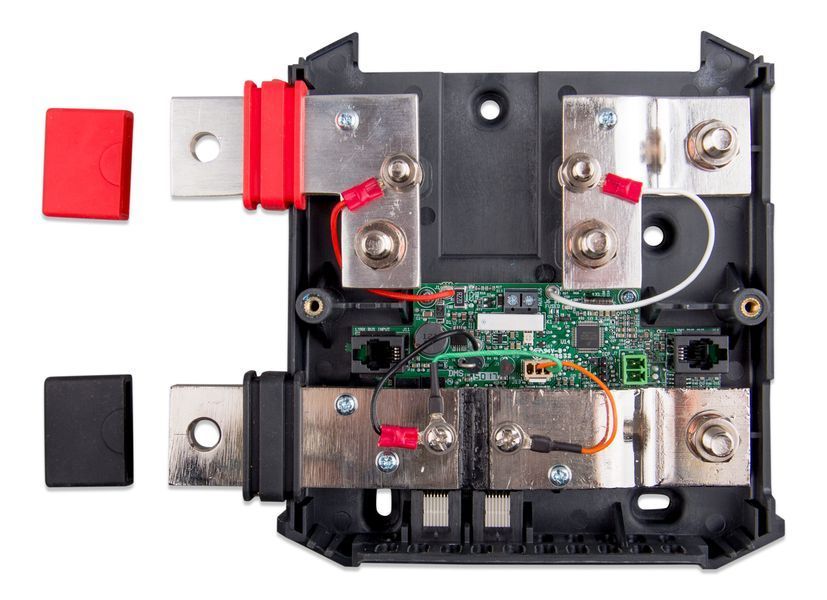

Lynx Shunt VE.Can (M8) — ეს არის ინდუსტრიული კლასის საზომი შუნტი აკუმულატორების ჩაშენებული ინტელექტუალური მონიტორით. წარმოადგენს Victron Lynx-ის მოდულური არქიტექტურის განუყოფელ ნაწილს. მისი მისიაა — აკუმულატორული ბატარეების დენების, ძაბვის, ტემპერატურისა და მუხტის მიმდინარე დონის (SOC) უწყვეტი და ზუსტი ტრეკინგი. ყველა შეგროვებული მონაცემი მყისიერად იგზავნება VE.Can სალტით მართვის დისპლეებზე (Cerbo GX / Ekrano GX) და შემდგომ VRM ონლაინ-სისტემაში.
მოდული უკვე აღჭურვილია ჩაშენებული დასასმელი ადგილით მთავარი მცველისთვის, ბორტზე აქვს ორივე ძალოვანი სალტე (პლუსი და მინუსი), და ასევე კომპლექტდება ტემპერატურის სენსორით. მშვენივრად მუშაობს 12, 24 და 48 ვ ქსელებში, გადაამუშავებს 1000 ა-მდე დენს და გარიდებთ SOC-ის ცალკეული მონიტორების დაყენების აუცილებლობას.
Lynx Shunt VE.Can მოწყობილობის მთავარი უპირატესობები
- SOC-ის, გამავალი დენის, ვოლტაჟისა და ბატარეების ტემპერატურის მაღალი სიზუსტის ანალიზი
- ჩაშენებული საზომი შუნტი, გათვლილი 1000 ა-ზე
- მონაცემების მყისიერი გამოტანა Cerbo GX-სა და VRM-ში VE.Can პროტოკოლით (RJ45 შემაერთებელი)
- სლოტი CNN ან Mega ტიპის მთავარი მცველის დასაყენებლად
- იდეალურად აკურატული მონტაჟი Lynx-ის გამანაწილებელი სისტემის შიგნით
- უნივერსალურობა: მხარს უჭერს ნებისმიერ კონფიგურაციას 12, 24 ან 48 ვDC-ზე
- მართვადი განგაშის რელეს არსებობა (დატვირთვა 3 ა-მდე, 30 ვ მუდმივი დენი)
- ექსტრემალურად დაბალი საკუთარი ენერგომოხმარება: 20-დან 60 მა-მდე
საკვანძო ტექნიკური ასპექტები
შუნტი + ჭკვიანი Battery Monitor
• დენის გაზომვის ცდომილება 1000 ა-მდე არ აღემატება ±1%-ს
• SOC-ის ტევადობის იდეალურად ზუსტი გამოთვლა Ah-კალკულაციის ალგორითმის ბაზაზე
• უწყვეტი ტელემეტრია VE.Can-ის გავლით GX-ის მთავარ კვანძებამდე
ჩაშენებული ბუდე მცველისთვის
• გათვლილია CNN ან Mega Fuse ელემენტების დასაყენებლად
• თავად მცველი ირჩევა ცალკე, თქვენი ენერგოქსელის სპეციფიკიდან გამომდინარე
იდეალური ინტეგრაცია Lynx კასკადში
შექმნილია ერთობლივი მუშაობისთვის:
• Lynx Power In შეყვანის მოდულთან
• Lynx Distributor გამანაწილებელთან
• Lynx Smart BMS მართვის ბლოკებთან
• მოიცავს RJ10 პორტს კვებისა და მცველების სტატუსების შესაგროვებლად Distributor-მოდულებიდან
სად ღირს გამოყენება
- უწყვეტი კვების კომპლექსები (ESS) — ბატარეების მუშაობის ციკლების ღრმა ანალიზი
- საზღვაო ტრანსპორტი — ინტეგრაცია კატარღების დისპლეებთან VE.Can ქსელის მეშვეობით
- მძლავრი საშინაო ქსელები MultiPlus და Quattro აღჭურვილობის ბაზაზე
- მზის სადგურები ავტოსახლებში, კემპერებსა და მობილურ კლინიკებში
- სამრეწველო დანადგარები 48 ვ-ზე მოხმარების დიდი დენებით (1000 ა-მდე)
საკომუნიკაციო პორტები
|
ინტერფეისი VE.Can (RJ45) |
კავშირის საბაზისო არხი Cerbo GX-თან, VRM ღრუბელთან და დამტენ კვანძებთან |
|
პორტი RJ10 |
მონაცემების მიღება მომიჯნავე Lynx Distributor ბლოკებიდან |
|
ხრახნიანი რელე |
განგაშის გამოსასვლელი საგანგებო სიტუაციებისას გენერატორის ან სირენის გასაშვებად |
|
ტემპერატურული შესასვლელი |
აკუმულატორის გაცხელების კონტროლი (საფირმო სენსორი შედის კომპლექტში) |
