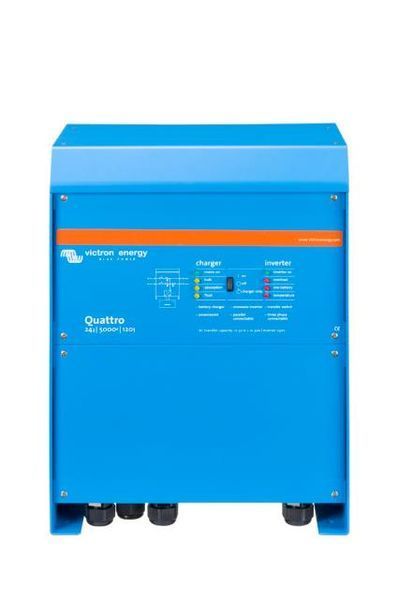

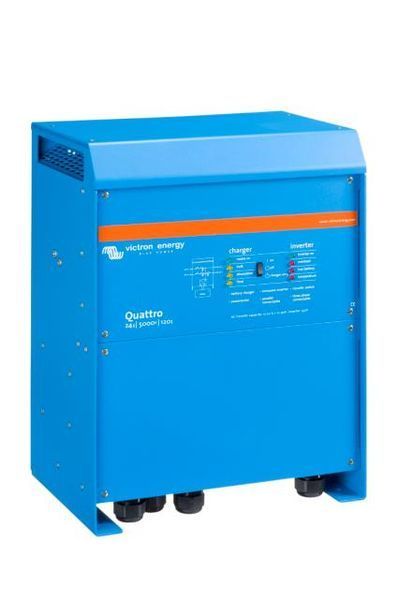

Гибридный инвертор Quattro 24/5000/120-100/100 — это безоговорочный лидер в линейке гибридных преобразователей от Victron Energy. Спроектированный специально для профессионального использования в промышленных масштабах, этот аппарат генерирует до 5 000 ВА выходной мощности. Устройство укомплектовано интеллектуальным зарядным модулем на 120 А, имеет два независимых входа переменного тока и обеспечивает всеобъемлющую поддержку любых энергосистем: автономных, гибридных, а также накопительных сетевых станций (ESS).
Данный прибор выступает фундаментальным узлом в тех проектах, где на первое место выходят абсолютная надежность бесперебойного электропитания, гибкая возможность расширения системы и строгие стандарты безопасности при эксплуатации литий-железо-фосфатных (LiFePO₄) батарей.
Оборудование отлично зарекомендовало себя при сборке трехфазных сетей, состоящих из трех инверторов (для конфигурации 400В 45кВА/36кВт). Также часто создаются каскадные системы из 6, 9 или даже 12 инверторов, что позволяет достичь внушительных суммарных мощностей в 90кВА/72кВт, 135кВА/108кВт и 180кВА/144кВт соответственно.
Основные достоинства модели Quattro 24/5000/120-100/100
- Номинальная мощность на уровне 5 000 ВА (4 000 Вт), при этом в пиковых режимах показатель достигает 10 000 Вт.
- Двойной независимый AC-вход с интегрированным умным АВР — гарантирует моментальное и автоматическое переключение питания между городской сетью и дизель-генератором.
- Поддержка фирменных алгоритмов PowerControl и PowerAssist на каждом из входов — это идеальное решение, когда мощность генератора ниже, чем пропускная способность сети.
- Наличие двух AC-выходов: первый (AC-1) обеспечивает непрерывное питание нагрузок от батареи или солнечных модулей, второй (AC-2) является резервным и активируется исключительно при работе внешней сети или генератора.
- Транзитная мощность составляет 100 А (или 22 кВт) — работая от сети, инвертор легко пропускает через себя 22 кВт, что дает возможность подключать мощные бытовые приборы, не боясь перегрузить сам инвертор.
- Впечатляющий КПД (до 94%) и стабильное функционирование под высокими нагрузками.
- Идеально чистая синусоида — чувствительная техника получает безопасное и качественное питание без малейших компромиссов.
- Мощный зарядный модуль на 120 А — прекрасно работает со всеми популярными 24-вольтовыми АКБ, обладая широчайшим диапазоном настроек (от 19 до 33 В). Алгоритмы заряда идеально адаптируются под сборки LiFePO4, состоящие из 15 или 16 ячеек.
- Полноценная совместимость с LiFePO₄ батареями по шинам VE.Bus / VE.Can — залог безопасной и стабильной работы всей системы.
- Защищенный алюминиевый корпус промышленного класса (IP20), бесперебойно работающий в температурном диапазоне от –20 до +60°C.
- Возможность масштабирования до 48 кВт (60 кВА) путем объединения до 12 инверторов в единую трехфазную сеть.
Передовые технологические решения
Двойной AC-вход с модулем автоматического ввода резерва (АВР)
- Инверторы серии Quattro способны одновременно принимать энергию от двух различных источников переменного тока: например, «сеть + генератор», «генератор + генератор» или «сеть + сеть».
- Устройство самостоятельно выбирает приоритетный активный источник.
- Скорость переключения поражает (требуется всего 4-20 мс).
- Выполняет роль высокоинтеллектуального АВР, встроенного непосредственно в электронику инвертора.
- Каждый вход позволяет индивидуально ограничивать входящий ток (функция PowerControl).
- Технология PowerAssist берет недостающую мощность из аккумуляторов, если внешний источник не справляется с нагрузкой.
Безупречная интеграция с солнечными электростанциями
- Солнечная энергетика — это родная среда для оборудования Quattro. Оно идеально функционирует в:
- Полностью автономных проектах (off-grid).
- Системах хранения ESS в тандеме с контроллерами MPPT или сетевыми PV-инверторами.
- Сценариях резервирования или прямого потребления солнечной энергии в режиме реального времени.
- Благодаря коммуникационному протоколу VE.Bus, система легко настраивается через устройство Cerbo GX или утилиту VE.Configure, адаптируясь под конфигурацию любой СЭС.
Продвинутая логика систем накопления (ESS)
Функционал включает:
- максимизацию собственного потребления энергии от фотомодулей.
- жесткое резервирование на случай аварий в электросети.
- цикличную работу: зарядка по дешевому ночному тарифу и разрядка в пиковые дневные часы.
- настройку сложных автоматизированных сценариев через Victron Assistants или платформу VRM.
Совместимость с LiFePO₄ и коммуникация с BMS
Инвертор Quattro 24/5000/120-100/100 создавался с прицелом на передовые литиевые аккумуляторы (LiFePO₄), которые обмениваются рабочими параметрами через интерфейсы VE.Bus, VE.Can или BMS-Can. Это гарантирует:
- Умное и бережное управление циклами заряда/разряда.
- Надежную защиту от перегрева, критического перенапряжения и перезаряда.
- Высокоточный мониторинг уровня заряда (SOC) и температурного режима.
- Максимальный уровень безопасности и значительное продление срока службы батарей.
Ключевые сферы применения
- Промышленные и производственные объекты, требующие высокой мощности и беспрерывного питания.
- Медицинские учреждения и бизнес-центры — для резервирования критически важных участков.
- Крупномасштабные гибридные и автономные солнечные установки.
- Загородные резиденции с высоким энергопотреблением — для стабильной подачи электричества.
- Мобильные станции и сервисные контейherence — гарантия надежности в походных условиях.
- Телекоммуникационные узлы и дата-центры — защита серверной инфраструктуры.
Одобрено стандартом электромагнитной совместимости ECE R10-5 (EMC)
ECE R10-5 — это международный норматив электромагнитной совместимости (EMC), применяемый к электронике, устанавливаемой на транспортных средствах. Стандарт жестко регулирует уровни излучения электромагнитных помех и восприимчивость оборудования к внешним воздействиям.
Что дает сертификация ECE R10-5 владельцам оборудования Victron Energy?
Минимальное электромагнитное излучение
- Работающий инвертор не является источником радиочастотных помех, способных нарушить работу систем радиосвязи, модулей GPS, сотовых сетей или другой бортовой электроники в автомобиле, яхте или спецтехнике.
Выдающаяся устойчивость к помехам
- Прибор демонстрирует стабильную работу даже в экстремальных условиях: при резких перепадах напряжения или в зонах мощных электромагнитных полей (что характерно для грузовиков, автобусов и спецтехники).
Безопасное подключение к транспортным сетям
- Полное соответствие директивам Европейской экономической комиссии ООН (ECE) дает право официально устанавливать инверторы в кемперах, катерах, автомобилях и другом транспорте. Оборудование не конфликтует с бортовым компьютером и системами безопасности (например, ABS).
Подтвержденное качество и соответствие мировым стандартам
- Сертификат ECE R10-5 является доказательством того, что продукты Victron Energy успешно прошли сложнейшие испытания и признаны абсолютно безопасными для мобильного применения.
Преимущества для пользователей Inverter Smart
- Абсолютно легальное использование в транспортных средствах без прохождения дополнительной сертификации.
- Полная бесконфликтность с другими электронными узлами: отсутствие помех для навигации, эхолотов, раций и автопилотов.
- Безотказность в суровых эксплуатационных условиях на морских судах, в автодомах и коммерческом транспорте.
- Надежная защита от электромагнитных импульсов — инвертор не сгорит при внезапных колебаниях напряжения.
Интерфейсы и средства связи
- VE.Bus — используется для объединения устройств в параллельные и трехфазные сети, а также для синхронизации с контроллерами GX и настройки.
- USB/RS232 (через адаптер MK3-USB) — прямая конфигурация параметров через фирменное ПО VE.Configure или VictronConnect.
- VE.Bus Smart Dongle — удобный мониторинг и управление системой по Bluetooth.
- Контроллер GX — радикально расширяет коммуникативные возможности инвертора. Благодаря наличию портов VE.Can, VE.Direct, Ethernet, Wi-Fi, Bluetooth и USB, энергосистема легко подключается к интернету и облачной платформе VRM. Это позволяет объединить в единую сеть MPPT-контроллеры, измерительные шунты и умные LiFePO4 батареи с BMS, обеспечивая комфортный мониторинг и управление системой прямо с экрана смартфона из любой точки земного шара.
