Блок сетевой защиты Anti-Islanding Box 63A Victron Energy — это профессиональный аппаратный комплекс защитного отключения, разработанный для солнечных электростанций и гибридных энергосистем. Устройство предназначено для мгновенного автоматического изолирования инвертора от внешней электросети при возникновении аварийных ситуаций, коротких замыканий или нестабильных параметров центральной сети.
Модель с артикулом RCD000300200 является универсальной, отлично интегрируется в однофазные и трёхфазные инженерные сети и обеспечивает полное соответствие жестким регламентам и техническим условиям операторов распределительных сетей для сетевых и гибридных СЭС.
Данный комплекс anti-islanding protection осуществляет непрерывный прецизионный мониторинг параметров электросети и полностью исключает работу генерирующего оборудования в опасном «островном режиме», что выступает обязательным законодательным и техническим требованием для всех энергосистем, работающих параллельно с внешней сетью.
Основные преимущества
- Полная универсальность: поддержка работы в однофазных и трёхфазных электросетях
- Высокая пропускная способность: номинальный рабочий ток до 63 А
- Сертифицированная промышленная anti-islanding защита для современных СЭС
- Мгновенное автоматическое прекращение генерации в сеть при авариях на магистральной линии
- Абсолютная техническая совместимость с сетевыми стринговыми и гибридными инверторами
- Готовое к установке «коробочное» решение для быстрой интеграции в состав солнечной электростанции
- Полное соответствие строгим международным стандартам безопасности и защиты энергосистем
- Радикальное повышение общего уровня безопасности дежурного персонала и силового оборудования
Что входит в архитектуру Anti-Islanding Box

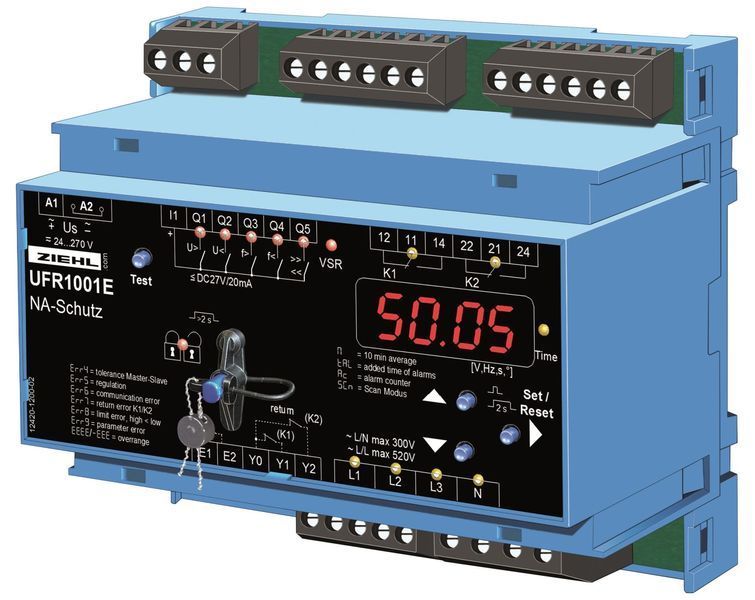

Центральным управляющим ядром этой системы защиты выступает профессиональное микропроцессорное реле контроля напряжения и частоты Ziehl UFR1001E, которое осуществляет непрерывный высокоскоростной аудит параметров внешней сети и выдает команду на размыкание силовых контакторов.
Реле в режиме реального времени контролирует:
- действующее значение напряжения сети в каждой фазе;
- текущую частоту переменного тока;
- параметр ROCOF (динамическую скорость изменения частоты);
- сдвиг фаз (алгоритм Vector Shift);
- общее качественное состояние электросети;
- аппаратный статус положения внешних силовых контакторов.
При внезапном блэкауте, аварийном исчезновении напряжения или выходе ключевых сетевых параметров за границы установленных безопасных лимитов, автоматика мгновенно отсекает инвертор от внешней сети, гарантируя безопасность людей и оборудования СЭС.
Технические характеристики реле Ziehl UFR1001E
| Модель реле | Ziehl UFR1001E (Германия) |
| Тип защиты | Grid & Plant Protection / Сертифицированная Anti-Islanding защита |
| Тип системы | Однофазная (1Ф) / Трёхфазная (3Ф) |
| Диапазон контроля напряжения | 15–520 VAC |
| Диапазон контроля частоты | 45–65 Hz |
| Шаг контроля ROCOF | 0.100–5.000 Hz/s |
| Контроль Vector Shift | 2–65° |
| Способ монтажа | Стандартная DIN-рейка |
| Степень защиты модуля | IP30 |
Сфера применения
- Сетевые промышленные и коммерческие солнечные электростанции
- Гибридные многокомпонентные солнечные электростанции
- Высокотехнологичные ESS-системы накопления энергии на базе оборудования Victron Energy
- Коммерческие предприятия, склады, производства и административные объекты
- Любые генерирующие энергосистемы с функцией экспорта излишков тока во внешнюю сеть по «зеленому» тарифу
- Объекты, к которым регулирующими органами предъявляются жесткие требования по наличию anti-islanding protection
