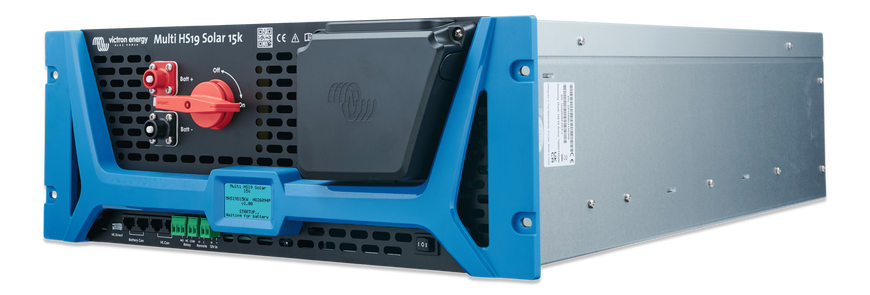

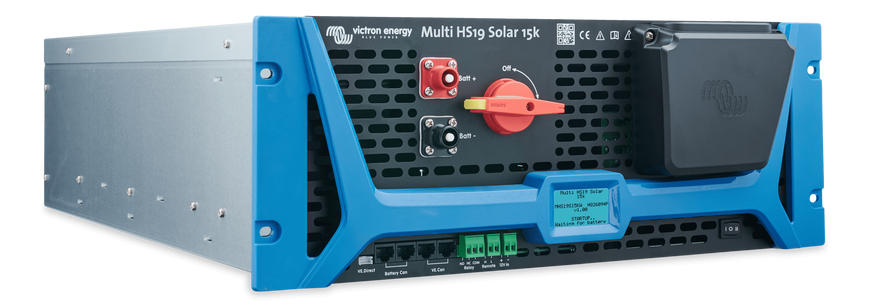

Victron Energy Multi HS19 Solar 15k — ახალი თაობის ინოვაციური სამფაზიანი ჰიბრიდული ინვერტორი 15 კვტ სიმძლავრით, რომელიც დამზადებულია კომპაქტურ 19-დუიმიან ფორმ-ფაქტორში. ეს არის პრემიუმ კლასის უალტერნატივო გადაწყვეტა „ყველაფერი ერთში“ (All-in-One) ფორმატში, რომელიც ერთ ულტრაკომპაქტურ კორპუსში აერთიანებს მძლავრ სინუსოიდურ ინვერტორს, ჭკვიან დამტენ მოწყობილობას და 4 დამოუკიდებელ მაღალი ძაბვის მზის MPPT ტრეკერს საერთო სიმძლავრით 32 კვტ. მოწინავე მაღალსიხშირული (high-frequency) არქიტექტურა რადიკალურად ამარტივებს ენერგოსისტემების პროექტირებას, ზოგავს ადგილს სერვერულ თაროზე, ამცირებს კაბელების განივკვეთს და მნიშვნელოვნად ამცირებს ინსტალაციის მთლიან ღირებულებას.
არქიტექტურა და სისტემის შემადგენლობა
- ჭკვიანი სამფაზიანი ინვერტორი/დამტენი მოწყობილობა: უზრუნველყოფს იდეალურ სინუსოიდას, დატვირთვის სიმეტრიულ განაწილებას 3-ფაზიან 400 ვ ქსელში და მყისიერ ორმხრივ გადართვას გენერაციის, ტრანზიტისა და აკუმულატორის დატენვის რეჟიმებს შორის.
- 4 დამოუკიდებელი მზის MPPT კონტროლერი: მაღალეფექტური მაღალი ძაბვის ტრეკერები (თითოეული 8 კვტ) ძაბვის ფართო სამუშაო დიაპაზონით, რაც უზრუნველყოფს მზის ენერგიის მაქსიმალურ ათვისებას არახელსაყრელი ამინდის პირობებშიც კი.

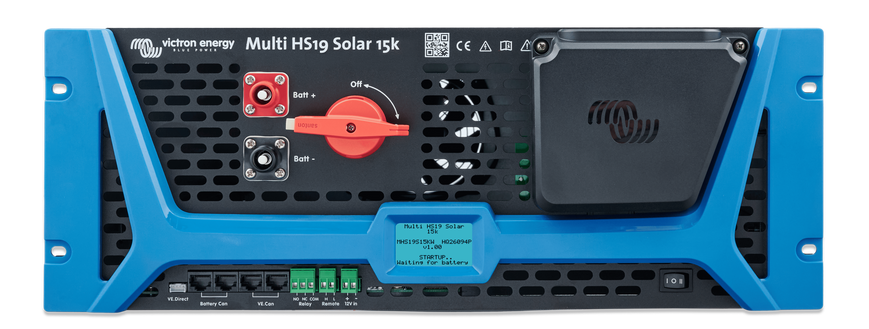

- ერთიანი საკომუნიკაციო პლატფორმა: ჩაშენებული LCD დისპლეი ოპერატიული ლოკალური კონტროლისთვის, Bluetooth სმარტფონიდან სწრაფი კონფიგურაციისთვის, ასევე სამრეწველო VE.Can და Battery-CAN პორტები Victron-ის ეკოსისტემასა და VRM ღრუბლოვან სერვისში ღრმა ინტეგრაციისთვის.
Multi HS19 Solar 15k ინვერტორის ძირითადი უპირატესობები
- სრულფასოვანი 3-ფაზიანი სისტემა: ნომინალური სიმძლავრე შეადგენს 15 კვა / 15 კვტ-ს სტაბილური გამომავალი ძაბვისას (400Vac). მოკლევადიანი პიკური სიმძლავრე აღწევს 22 კვტ-ს მძიმე დატვირთვების საიმედო გაშვებისთვის.
- მზის ველის კოლოსალური პოტენციალი (32 კვტ): ოთხი გამოყოფილი MPPT შესასვლელი, თითოეული 8 კვტ სიმძლავრით. მაღალი სამუშაო ძაბვა (600 ვ-მდე Voc) საშუალებას იძლევა მზის პანელები შეერთდეს გრძელ სტრინგებად, რაც ამცირებს დანაკარგებს გამტარებში და ზოგავს საკაბელო პროდუქციას.
- მუშაობა მაღალი ძაბვის აკუმულატორებთან (650–1000 ვ): ინვერტორი შექმნილია ექსკლუზიურად მოწინავე მაღალი ძაბვის (High Voltage) ბატარეებთან მუშაობისთვის. ეს გამორიცხავს მასიური და ძვირადღირებული სპილენძის სალტეების გამოყენების საჭიროებას, რაც დამახასიათებელია დაბალი ძაბვის 48-ვოლტიანი სისტემებისთვის, თხელი და უსაფრთხო DC კაბელების სასარგებლოდ.
- დიდი ტევადობის აკუმულატორების ზესწრაფი დატენვა: დამტენი მოწყობილობის მაქსიმალური სიმძლავრე აღწევს 33 კვტ-ს (800 ვ ძაბვისას) 41 ა-მდე დენით, რაც საშუალებას იძლევა უმოკლეს დროში აღდგეს ენერგია მასშტაბურ აკუმულატორულ მასივებშიც კი.
- გარდაქმნის მაქსიმალური მარგი ქმედების კოეფიციენტი (მქკ): ინვერტორის ეფექტურობა შეადგენს რეკორდულ 98%-ს, ხოლო ჩაშენებული მზის MPPT კონტროლერების — შთამბეჭდავ 99%-ს.
- მინიმალური საკუთარი მოხმარება: მოწინავე მაღალსიხშირული ტექნოლოგიების წყალობით, მოწყობილობის მოხმარება უქმ სვლაზე (no-load) 650 ვ ბატარეის ძაბვისას შეადგენს მხოლოდ 50 ვტ-ს.
- მძლავრი ქსელური ტრანზიტი (32 ა): ინტეგრირებულ ტრანსფერულ რელეს შეუძლია გაატაროს ტრანზიტული დენი 32 ა-მდე თითოეულ ფაზაზე პირდაპირ გარე ქსელიდან.
- ერგონომიული დიზაინი Rackmount 19": კორპუსის სიმაღლე შეადგენს მხოლოდ 4U-ს. მოწყობილობა იდეალურად ინტეგრირდება სტანდარტულ ტელეკომუნიკაციო კარადებსა და თაროებში მოდულურ მაღალი ძაბვის ბატარეებთან ერთად.
- ციფრული სინქრონიზაცია BMS-თან: გამოყოფილი იზოლირებული Battery-CAN პორტი გარანტიას იძლევა მონაცემთა უზადო გაცვლისა და 100%-იანი თავსებადობისა ლითიუმის აკუმულატორებთან Victron HV Protocol-ის მეშვეობით.
გაბარიტები, წონა და სამონტაჟო პარამეტრები
მოწყობილობის ოფიციალური ფიზიკური მახასიათებლები სისტემის ზუსტი პროექტირებისა და მონტაჟის დაგეგმვისთვის:
- წმინდა წონა: 26,5 კგ (წონა სატრანსპორტო შეფუთვაში — 30 კგ). სამრეწველო 15 კვტ-იანი 3-ფაზიანი ინვერტორისთვის შედარებით მცირე წონა საშუალებას იძლევა ინსტალაცია განხორციელდეს ერთი სპეციალისტის მიერ.
- სიგანე: სტანდარტული 19 დუიმი სერვერულ თაროზე მოსახერხებელი მონტაჟისთვის.
- სიმაღლე თაროზე: 4U (დაახლოებით 17,8 სმ).
- კორპუსის სიღრმე: 70 სმ (700 მმ). რეკომენდაცია: ძალოვანი კაბელების ოპტიმალური განლაგებისთვის მათი მოღუნვის რადიუსის გათვალისწინებით, ასევე ხარისხიანი ვენტილაციის უზრუნველსაყოფად, აირჩიეთ სერვერული კარადები არანაკლებ 900–1000 მმ სიღრმით.
ტექნოლოგიური მახასიათებლები და კონსტრუქცია
მაღალი ძაბვის მზის გენერაციის ახალი დონე
- 4 დამოუკიდებელი MPPT შესასვლელი საშუალებას იძლევა ეფექტურად შეერთდეს მზის მასივები, რომლებიც განლაგებულია სახურავის სხვადასხვა ფერდობზე (მაგალითად: აღმოსავლეთი, დასავლეთი და ორი სამხრეთის სიბრტყე), რითაც სრულად ნეიტრალდება არათანაბარი ინსოლაციის ან ნაწილობრივი დაჩრდილვის დანაკარგები.
- MPPT-ის ფართო სამუშაო დიაპაზონი (100–600 ვ) და გააქტიურების დაბალი სასტარტო ზღვარი (300 ვ) უზრუნველყოფს გენერაციის ადრეულ გაშვებას გამთენიისას და სისტემის სტაბილურ მუშაობას გვიან საღამომდე.
- მრავალდონიანი ჩაშენებული დაცვა მოიცავს მუდმივი დენის ზედმეტი ძაბვის კონტროლის, დენის გადატვირთვისა და მზის ველის იზოლაციის წინააღმდეგობის უწყვეტი მონიტორინგის მოდულებს (DC insulation resistance).
მაქსიმალური მოქნილობა და მულტიფუნქციურობა
- ინვერტორი კასტომიზდება ნებისმიერი ამოცანისთვის: სრული ავტონომია (Off-grid), სარეზერვო უწყვეტი კვება (Backup), საწარმოს პიკური დატვირთვების შემცირება (Peak-shaving) ან ელექტროენერგიის კომერციული ექსპორტი ქსელში „მწვანე ტარიფით“ (Feed-in).
- ჩაშენებული პროგრამირებადი რელე (3 ა, 30 Vdc-მდე) საშუალებას იძლევა გარე მოწყობილობების ავტომატიზაციას — მაგალითად, სიგნალის გაგზავნას დიზელ-გენერატორის ჩართვა/გამორთვისთვის (Genset start/stop) აკუმულატორის ღრმა განმუხტვისას.
- გათვალისწინებულია დისტანციური მართვის ტერმინალი (Remote on/off terminal) სისტემის ავარიული გამორთვისთვის ან ინვერტორის ინტეგრაციისთვის ობიექტის ხანძარსაწინააღმდეგო და ტექნოლოგიური უსაფრთხოების საერთო წრედში.
სამრეწველო საიმედოობა და პრემიუმ კომუტაცია
- პროგრესული გაგრილება: იძულებითი მიმართული ჰაერის ნაკადის სისტემა (Forced air) თავიდან აცილებს გადახურებას და ინარჩუნებს მოწყობილობის სრულ საპასპორტო სიმძლავრეს გარემოს +40°C-მდე ტემპერატურის დროს.

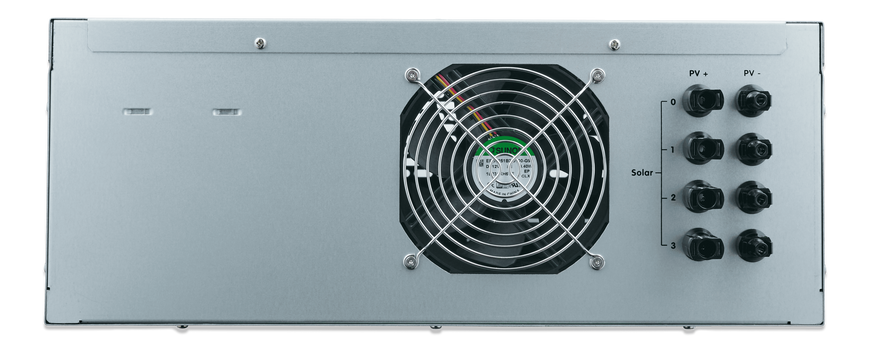

- მაღალი კლასის კონექტორები: მზის სტრინგებისთვის გამოყენებულია Staubli MC4 (Multi-Contact) ორიგინალური კონექტორები, ხოლო მაღალი ძაბვის ბატარეის შეერთება რეალიზებულია უსაფრთხო სწრაფხსნადი ძალოვანი ტერმინალებით 5.7mm Surlok.
- ზამბარიანი AC ტერმინალები Push-in: თანამედროვე საიმედო კონექტორები (L1, L2, L3, N, PE) უზრუნველყოფენ ძალოვანი კაბელების სწრაფ მონტაჟს 10 მმ²-მდე განივკვეთით (ხისტი წვერისთვის) და გამორიცხავენ კონტაქტების შესუსტებას დროთა განმავლობაში ვიბრაციების გამო.
გამოყენების ტიპიური სცენარები
- კომერციული ობიექტები: საწარმოო ხაზების, ოფისების, სასტუმროების, ავტოტექმომსახურების ცენტრებისა და სასაწყობო კომპლექსების უწყვეტი ენერგომომარაგება 3-ფაზიანი 400 ვ ქსელის ხარისხის მიმართ მაღალი მოთხოვნებით.
- ელიტური საცხოვრებელი სექტორი: ავტონომიური ენერგოსისტემების შექმნა მსხვილი კერძო რეზიდენციებისა და ეკო-სახლებისთვის 32 კვტ-მდე მზის მასივით, რომელსაც შეუძლია სრულად დააკმაყოფილოს ენერგოტევადი საჭიროებები (გათბობა, კონდიცირება, ელექტრომობილების დატენვა).
- სამრეწველო Peak-shaving: საწარმოს მოხმარების პიკების გათანაბრება აკუმულატორებიდან ენერგიის შერევის ხარჯზე იმ მომენტებში, როდესაც ენერგოკომპანიიდან გამოყოფილი ლიმიტირებული სიმძლავრე არ არის საკმარისი მოწყობილობების გასაშვებად.
- მასშტაბირებადი ESS სისტემები: ინვერტორის ინტეგრაცია ენერგიის შენახვის სისტემების მზა მოდულურ თაროებში, სადაც ყველა მოწყობილობა (ინვერტორი და მაღალი ძაბვის აკუმულატორები) მონტაჟდება ერთ კომპაქტურ 19-დუიმიან კარადაში.
საკომუნიკაციო ინტერფეისები და დისტანციური მონიტორინგი
- Bluetooth მოდული: უზრუნველყოფს მყისიერ უსადენო კავშირს VictronConnect აპლიკაციასთან რეალურ დროში სისტემის ყველა პარამეტრის კონფიგურაციის, გაშვებისა და მონიტორინგისთვის.
- პორტი 1x Battery-CAN: იზოლირებული ინტერფეისი მაღალი ძაბვის ლითიუმის ბატარეების BMS პლატებთან დაცული და სტაბილური ციფრული კავშირისთვის.
- პორტი 1x VE.Can: სამრეწველო ქსელური პორტი GX მოწყობილობებთან (Cerbo GX, Ekrano GX) სინქრონიზაციისთვის, რომლებიც აგროვებენ მთელ ანალიტიკას Victron VRM გლობალურ ღრუბლოვან პორტალზე გადასაცემად.
- პორტი VE.Direct: საფირმო ინტერფეისი Victron Energy-ის დამატებითი სენსორების, კონტროლერებისა და პერიფერიული მოწყობილობების წერტილოვანი შეერთებისთვის.
