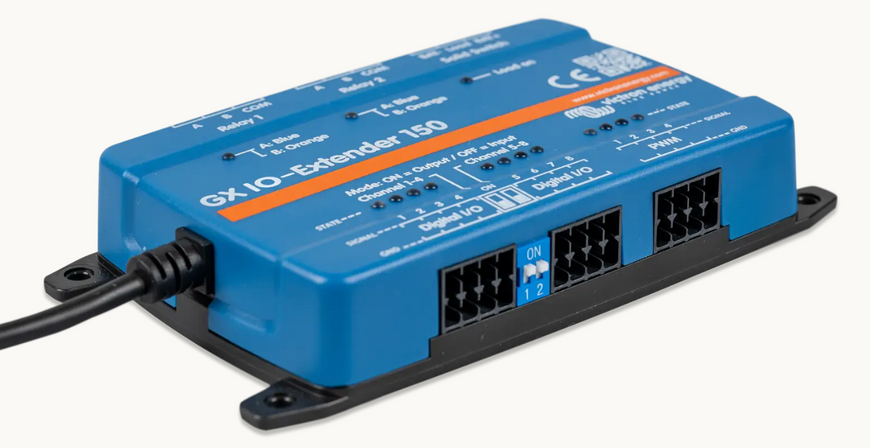

GX-IO Extender 150 არის სპეციალიზებული მოწყობილობა, რომელიც შექმნილია Victron GX საკომუნიკაციო ცენტრების (როგორიცაა Cerbo GX ან Ekrano GX) ფუნქციონირების მნიშვნელოვნად გაზრდისთვის. ის უზრუნველყოფს დამატებით ციფრულ და ანალოგურ ინტერფეისებს, რაც საშუალებას გაძლევთ დააკავშიროთ უფრო დიდი რაოდენობის სენსორები, სენსორები და ამძრავები, რაც განსაკუთრებით მნიშვნელოვანია იახტებზე, საავტომობილო სახლებზე ან სამრეწველო ობიექტებზე რთული და ფართო ავტომატიზაციის სისტემების შექმნისას.
ინტერფეისები და გაფართოების პარამეტრები
- ციფრული შეყვანა: 6 პროგრამირებადი პორტი ლიმიტის გადამრთველების, კარის სენსორების, კვამლის დეტექტორების, ტუმბოების ან სიგნალიზაციის დასაკავშირებლად.
- ანალოგური შეყვანა: 4 არხი რეზისტენტული ტემპერატურის სენსორების (NTC) ან სენსორების დასაკავშირებლად გამომავალი ძაბვით 0-დან 70 ვ-მდე (იდეალურია ბატარეის ცალკეული ელემენტების ძაბვის მონიტორინგისთვის).
- რელეს გამომავალი: 5 დამოუკიდებელი ცვლის კონტაქტები (მშრალი კონტაქტი), რომლებიც შეიძლება კონფიგურირებული იყოს ვენტილატორების, გენერატორების, სირენების ან გამათბობლების ავტომატურად კონტროლისთვის სისტემის ტრიგერების საფუძველზე.
- სისტემური კომუნიკაციები: უკავშირდება GX მთავარ კონტროლერს ძლიერი VE.Can ავტობუსის მეშვეობით, რაც უზრუნველყოფს მონაცემთა სწრაფ გადაცემას და სისტემის მარტივ მასშტაბურობას.
- ძაბვა: მოდული მხარს უჭერს შეყვანის ძაბვის ფართო დიაპაზონს 8-დან 70 VDC-მდე, რაც თავსებადია 12, 24 და 48 ვ ბატარეებთან.
- ინსტალაცია: კომპაქტური კორპუსი ადაპტირებულია ელექტრო პანელების სტანდარტულ DIN რელსზე სწრაფი და საიმედო დასამონტაჟებლად.
ტექნიკური პარამეტრები
- შეყვანის ძაბვა:8-დან 70 V DC-მდე
- საკომუნიკაციო ინტერფეისი: VE.Can (თავსებადი GX აღჭურვილობასთან)
- ციფრული შეყვანა: 6 ც. (იზოლირებული, მხარდაჭერა 70 ვ-მდე, მოხმარება 5 mA)
- ანალოგური შეყვანა: 4 ც. (NTC სენსორებისთვის ან ძაბვის გაზომვისთვის 0-დან 70 ვ-მდე)
- რელეს გამოსავალი: 5 ც. ("მშრალი კონტაქტი", მაქსიმალური დატვირთვა 30 V / 1 A)
- მტვრისგან და ტენიანობის დაცვის კლასი:IP20
- მონტაჟის მეთოდი: ფიქსაცია DIN რელსზე (35 მმ)
- ზომები: 90 × 71 × 58 მმ
- სამუშაო ტემპერატურის დიაპაზონი: –20°C-დან +50°C-მდე
აპლიკაცია და ავტომატიზაცია
GX-IO Extender 150-ის გამოყენება ხსნის ახალ ჰორიზონტს ენერგოსისტემის ლოგიკის დაპროგრამებისთვის. აპლიკაციის ყველაზე პოპულარული სცენარი:
- კარებისა და ლუქების სტატუსის მონიტორინგი ლერწმის გადამრთველების გამოყენებით.
- აკონტროლეთ ბატარეის განყოფილების, გენერატორის ან საცხოვრებელი ფართის ტემპერატურა.
- კლიმატ კონტროლის აღჭურვილობის ავტომატური გაშვება (ვენტილატორები, გამათბობლები, კონდიციონერები).
- შეაგროვეთ მონაცემები სითხის დონის ან ძაბვის შესახებ სისტემის შორეულ ადგილებში.
